Характеристики
Артикул
—
R2E220AB0684
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
переменный
Номинальное напряжение
—
230 В
Скорость вращения
—
2700 об/мин
Входная мощность
—
85 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
AC центробежный вентилятор
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления

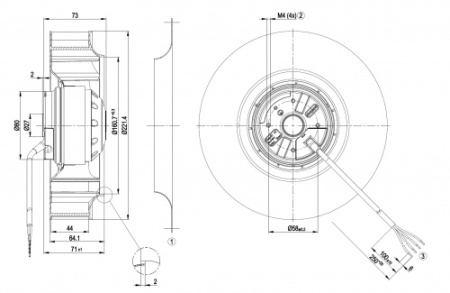

Описание чертежа
- Аксессуар: входной диффузор 09609-2-4013, не входит в комплект поставки
- Глубина ввинчивания: макс. 5 мм
- Соединительный кабель ПВХ 4G 0,5 мм2, 4 присоединенных кабельных наконечника
Схема подключения
| U1 | синий |
|---|---|
| Z | коричневый |
| U2 | черный |
| PE | зеленый/желтый |
Характеристики: производительность по воздуху 50 Гц
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
| U | n | Ped | I | qV | pfs | |
|---|---|---|---|---|---|---|
| V | min-1 | W | A | m3/h | Pa | |
| 1 | 230 | 2700 | 85 | 0,38 | 920 | 0 |
| 2 | 230 | 2540 | 97 | 0,43 | 720 | 125 |
| 3 | 230 | 2475 | 104 | 0,46 | 530 | 225 |
| 4 | 230 | 2495 | 102 | 0,45 | 335 | 300 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
| U | n | Ped | I | qV | pfs | |
|---|---|---|---|---|---|---|
| V | min-1 | W | A | m3/h | Pa | |
| 1 | 230 | 3050 | 115 | 0,51 | 1030 | 0 |
| 2 | 230 | 2770 | 128 | 0,55 | 815 | 125 |
| 3 | 230 | 2600 | 138 | 0,6 | 555 | 250 |
| 4 | 230 | 2680 | 133 | 0,58 | 335 | 350 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
|
Артикул
|
R2E220AB0684 |
|
Завод-изготовитель
|
epM |
|
Постоянный/переменный ток
|
переменный |
|
Номинальное напряжение
|
230 В |
|
Скорость вращения
|
2700 об/мин |
|
Входная мощность
|
85 Вт |
|
Потребляемый ток
|
0.38 А |
|
Минимальная температура окружающей среды
|
-25 °C |
|
Максимальная температура окружающей среды
|
45 °C |
|
Степень защиты
|
В зависимости от монтажного положения согл. EN 60034-5 |
|
Монтажное положение
|
Горизонтальное расположение вала или ротор внизу; ротор вверху — по запросу |
|
Максимально допустимая темп.окружающей среды
|
°C + 80 |
|
Минимально допустимая темп.окружающей среды
|
°C - 40 |
|
Класс защиты от влаги (F) / класс защиты окружающей среды
|
H1 |
|
Количество лопаток
|
11 |
|
Диаметр крыльчатки
|
220 мм |
|
Вес
|
кг 1.8 |
|
Одно/трехфазная сеть
|
1~ |
