Характеристики
Артикул
—
W1G180AB4701
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
постоянный
Номинальное напряжение
—
48 В
Скорость вращения
—
4600 об/мин
Входная мощность
—
95 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

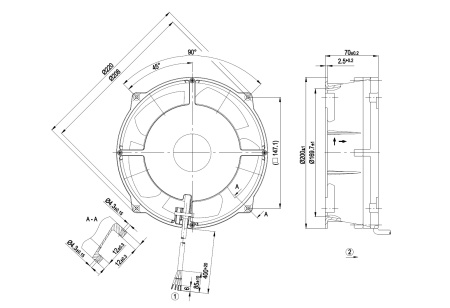

EC осевой вентилятор
? = 1,15 kg/m? ± 2 %
Измерение: LU-50668-1
Измерение: LU-50667-1
Измерение: LU-50670-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Схема подключения:
| № | Подкл. | Маркирование | Цвет | Функция / назначение |
| 1 | 1 | Un +48 VDC | красный | Электропитание 48 VDC, пульсации 3,5 % |
| 1 | 2 | 0-10 VDC | желтый | Управляющий вход Re > 100 кОм |
| 1 | 3 | Tach | белый | Выходной сигнал контроля частоты вращения, 3 импульса/оборот, Isink макс. = 10 мА |
| 1 | 4 | GND | синий | Общий вывод |
Характеристики: производительность по воздуху
? = 1,15 kg/m? ± 2 %
Измерение: LU-50668-1
Измерение: LU-50667-1
Измерение: LU-50670-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
| U | n | Ped | I | qV | pfs | qV | pfs | |
|---|---|---|---|---|---|---|---|---|
| V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
| 1 | 57 | 5170 | 134 | 2,65 | 1035 | 0 | 610 | 0 |
| 2 | 57 | 4980 | 141 | 2,83 | 905 | 125 | 535 | 0,5 |
| 3 | 57 | 4800 | 147 | 2,96 | 750 | 243 | 440 | 0,98 |
| 4 | 57 | 5000 | 141 | 2,81 | 455 | 369 | 265 | 1,48 |
| 5 | 48 | 4600 | 95 | 2,3 | 925 | 0 | 545 | 0 |
| 6 | 48 | 4505 | 106 | 2,47 | 815 | 100 | 480 | 0,4 |
| 7 | 48 | 4370 | 112 | 2,63 | 680 | 200 | 400 | 0,8 |
| 8 | 48 | 4555 | 105 | 2,45 | 405 | 300 | 240 | 1,2 |
| 9 | 36 | 3900 | 60 | 1,89 | 770 | 0 | 455 | 0 |
| 10 | 36 | 3780 | 64 | 2 | 680 | 71 | 400 | 0,29 |
| 11 | 36 | 3685 | 67 | 2,1 | 565 | 139 | 335 | 0,56 |
| 12 | 36 | 3820 | 63 | 1,96 | 340 | 207 | 200 | 0,83 |
Где: U = Напряжение питания · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
|
Артикул
|
W1G180AB4701 |
|
Завод-изготовитель
|
epM |
|
Постоянный/переменный ток
|
постоянный |
|
Номинальное напряжение
|
48 В |
|
Скорость вращения
|
4600 об/мин |
|
Входная мощность
|
95 Вт |
|
Потребляемый ток
|
2.30 А |
|
Минимальная температура окружающей среды
|
-25 [°C] |
|
Максимальная температура окружающей среды
|
60 [°C] |
|
Степень защиты
|
IP20 |
|
Монтажное положение
|
Любое |
|
Максимально допустимая темп.окружающей среды
|
°C +80 |
|
Минимально допустимая темп.окружающей среды
|
°C -40 |
|
Класс защиты от влаги (F) / класс защиты окружающей среды
|
H0 |
|
Количество лопаток
|
5 |
|
Диаметр крыльчатки
|
мм 180 |
|
Вес
|
kg 1.8 |
|
Одно/трехфазная сеть
|
1~ |
