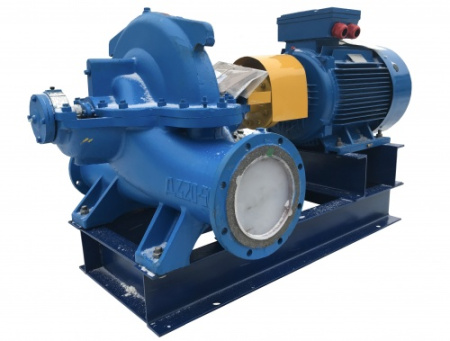

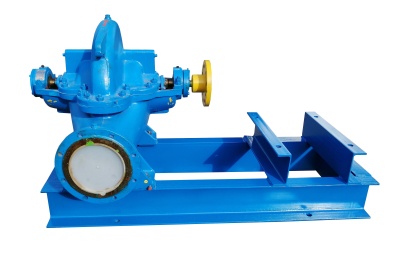

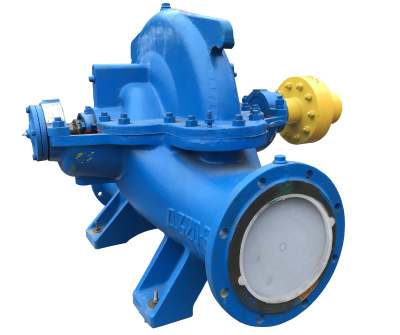

Описание
Насосы Д320-50 – это центробежные агрегаты, в их размерном ряду есть 3 типоразмера с разной мощностью. А именно, следует отметить, что мощность данного ряда 35, 48 и 68 кВт. Подача насоса измеряется в м3/час и ее значение у 2 моделей ряда 300 м3/час, а третий подает 320 м3/час. Напор составляет 30, 39 и 50 метров, зависимо от типоразмера.
Насосы Д320-50 имеют и ряд параметров с одинаковыми показателями. Это частота оборотов вала в насосе, у всех типоразмеров он составляет 1450 за минуту. Что касается кавитационного запаса, то он должен быть 4,5 метров. Также все насосы имеют одинаковый вес – 300 кг.
Технические характеристики
Подача, м3/ч, (м3/с): 320(0,088) Напор, м: 50 Кавитационный запаса, м, не более: 4,5 Частота вращения, с-1 (об/мин): 24,2(1450) Мощность насоса, max, кВт: 68 КПД насоса, % не менее: 80 Масса насоса, кг: 300Условное обозначение
УСЛОВНОЕ ОБОЗНАЧЕНИЕНапример: Д320-50 т-А-Е-У 2 ТУ-2606-1510-88 , где :
- Д - насос двустороннего входа;
- 320 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- 50 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- т - тип уплотнения вала: т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным;
- А - исполнение по материалу проточной части (детали корпуса/рабочее колесо):А- углеродистая сталь (сталь 25Л);
- Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах;
- У2 - климатическое исполнение и категория размещения.
Характеристика насоса

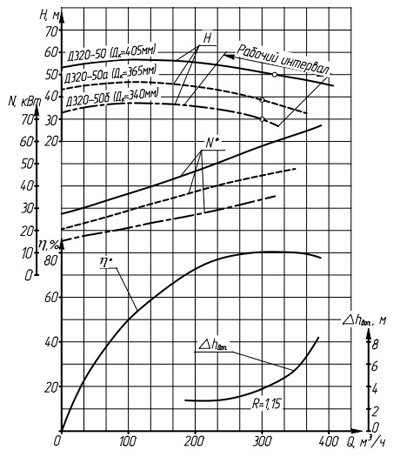

Характеристика насоса серии Д320-50.
Частота вращения 24,2 с-1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры
Габаритные размеры насосов серии Д320-50.
| Типоразмер насоса | Размеры, мм | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | |
|
Д320-50 |
830 | 458 | 600 | 350 | 400 | 200 | 400 | 200 | 966 | 474 | 700 | 400 | 260 | 188 |
| Типоразмер насоса | Размеры, мм | |||||||||||
| A1 | A2 | A3 | h | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
| Д320-50 | 510 | 320 | 320 | 35-0,21 | 315 | 280 | 258 | 200 | 260 | 225 | 202 | 150 |
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2)вх/вых | ||||||
| d | d1 | d2 | d3 | n | n1 | b | ||
| Д200-36 | 18 | 18 | 23 | 32js6(±0,008) | 8 | 8 | 10*(N9(-0,036)/h9(-0,036)) | 0,6(6)/0,6(6) |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов Д320-50.
| Типоразмер насоса | Размеры, мм | n | Двигатель | Масса агрегата, кг | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | Типоразмер | Мощность, кВт | Напряжение, В | Масса, кг | |||
| Д320-50 | 1775 | 1360 | 215 | - | - | 940 | 970 | 530 | 470 | 990 | 610 | 4 | 5АМ250S4 УЗ, Т2 | 75 | 380 | 480 | 955 |
| 1770 | 1360 | 215 | - | - | 940 | 970 | 530 | 470 | 955 | 610 | 4 | А250S4 УЗ, Т2 | 75 | 220/380 | 450 | 920 | |
