Характеристики
Подача, м3/ч
—
19.5
Максимальная мощность насоса, кВт
—
5
Давление насоса на выходе, МПа, не более, при перекачивании масла, мазута, нефти
—
0.4
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 107 880 ₽
Нашли дешевле?
Выберите нужный вариант товара

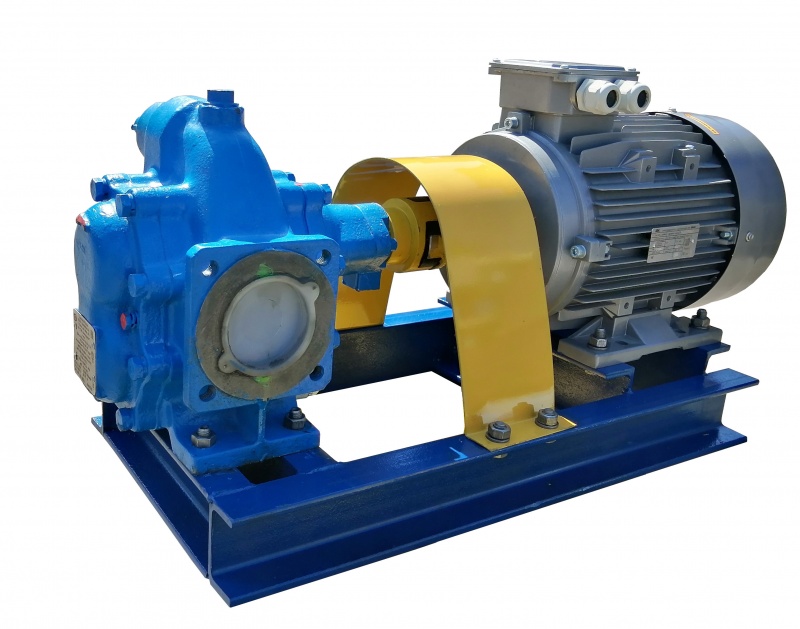

Насос Ш40-4-19,5/4 агрегат на раме, с двигателем 5,5 кВт, материал чугун, температура до 100 гр.С
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
5,5 кВт
146 115 ₽/шт
Варианты цен
146 115 ₽/шт
Насос Ш40-4-19,5/4 агрегат на раме, с двигателем 5,5 кВт, материал чугун, температура до 120 гр.С
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
5,5 кВт
149 235 ₽/шт
Варианты цен
149 235 ₽/шт
Насос Ш40-4-19,5/4 агрегат на раме, с двигателем 7,5 кВт, материал чугун, температура до 100 гр.С
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
7,5 кВт
151 042 ₽/шт
Варианты цен
151 042 ₽/шт
Насос Ш40-4-19,5/4 агрегат на раме, с двигателем 7,5 кВт, материал чугун, температура до 120 гр.С
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
7,5 кВт
154 162 ₽/шт
Варианты цен
154 162 ₽/шт
Насос Ш40-4-19,5/4 агрегат на раме, с двигателем 5,5 кВт, материал бронза, температура до 100 гр.С
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
бронза
Мощность:
5,5 кВт
250 491 ₽/шт
Варианты цен
250 491 ₽/шт
Насос Ш40-4-19,5/4 агрегат на раме, с двигателем 5,5 кВт, материал бронза, температура до 120 гр.С
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
бронза
Мощность:
5,5 кВт
253 611 ₽/шт
Варианты цен
253 611 ₽/шт
Насос Ш40-4-19,5/4 агрегат на раме, с двигателем 7,5 кВт, материал бронза, температура до 100 гр.С
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
бронза
Мощность:
7,5 кВт
255 418 ₽/шт
Варианты цен
255 418 ₽/шт
Насос Ш40-4-19,5/4 агрегат на раме, с двигателем 7,5 кВт, материал бронза, температура до 120 гр.С
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
бронза
Мощность:
7,5 кВт
258 538 ₽/шт
Варианты цен
258 538 ₽/шт

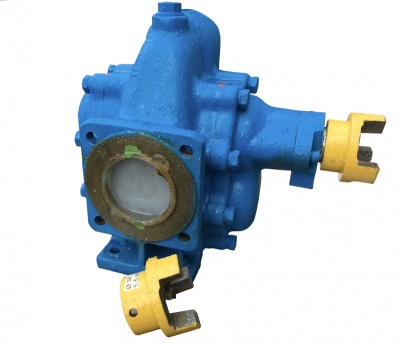

Насос Ш40-4-19,5/4 без рамы, без двигателя, материал чугун, температура до 100 гр.С
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
107 880 ₽/шт
Варианты цен
107 880 ₽/шт

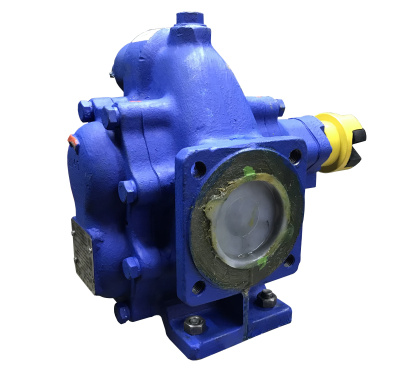

Насос Ш40-4-19,5/4 без рамы, без двигателя, материал чугун, температура до 120 гр.С
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
111 000 ₽/шт
Варианты цен
111 000 ₽/шт
Насос Ш40-4-19,5/4 без рамы, без двигателя, материал бронза, температура до 100 гр.С
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
бронза
214 386 ₽/шт
Варианты цен
214 386 ₽/шт
Насос Ш40-4-19,5/4 без рамы, без двигателя, материал бронза, температура до 120 гр.С
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
бронза
217 506 ₽/шт
Варианты цен
217 506 ₽/шт
Документы
861-000-00 РЭ
2,6 мб
Описание
По умолчанию серийно изготавливается насос правого вращения с верхним расположением ведущего вала.
Возможно изготовление насоса левого вращения, а также исполнение насоса с нижним расположением ведущего вала.
Новое название насоса Ш40-4-19,5/4Б-ТВ3-Р1-П-Е У1
Возможно изготовление насоса левого вращения, а также исполнение насоса с нижним расположением ведущего вала.
Новое название насоса Ш40-4-19,5/4Б-ТВ3-Р1-П-Е У1
Описание
Насос Ш 40-4 Нефтяной относится к электронасосным агрегатам общепромышленного назначения. Объёмного типа, шестерённый. Перекачивает вязкие (1,08-300 °ВУ) не абразивные жидкости при Т в 700. Применяется там, где требуется хорошая подача при невысоком давлении.
Основные параметры работы насоса Ш 40-4, которыми он отличается от других насосов этой группы, такие: насос подаёт 19,5 м3/ч, с давлением 4 кгс/см2, с мощностью 5,5 и 7,5 кВт и частотой вращения ведущей шестерни 980 об/мин.
Технические характеристики
Род среды: Масло, нефть, дизельное топливо Кинематическая вязкость перекачиваемой жидкости, м2/с (°ВУ): 0,0000018...0,00028(1,08 – 35) Температура, К (°С), не более, масло, нефть, мазут: 70(343) Температура, К (°С), не более, дизельное топливо (летнее/зимнее): 40(313)/30(303)Характеристика насоса

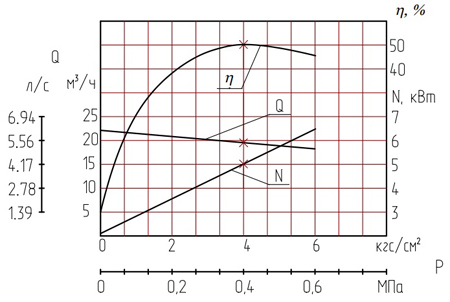

Характеристика насоса серии Ш40-4-19,5/4.
Жидкость - масло
Кинематическая вязкость -0,75*10-4 м2/с (10°ВУ)
Частота вращения - 16,3 с-1(980 об/мин)
Вакуумметрическая высота всасывания - 5 м

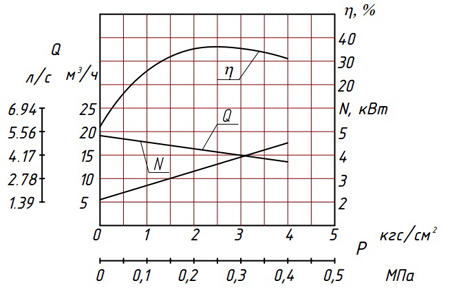

Характеристика насоса серии Ш40-4-19,5/4.
Жидкость - дизельное топливо
Кинематическая вязкость -0,06*10-4 м2/с (1,5°ВУ)
Вакуумметрическая высота всасывания - 5 м
Габаритные размеры

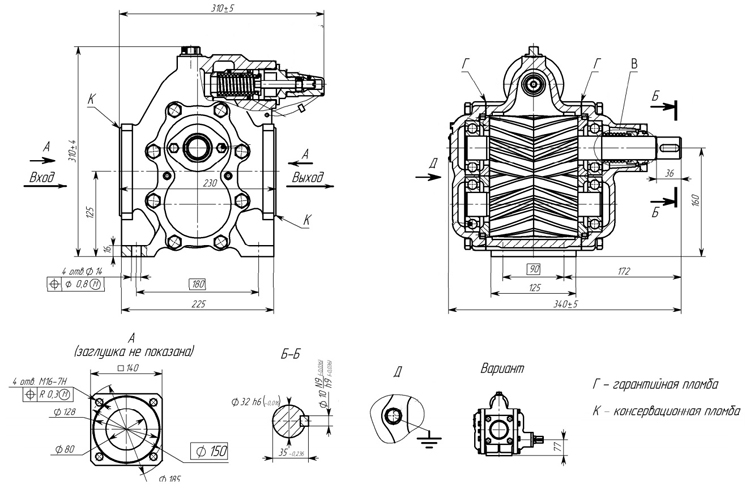

Габаритные размеры агрегатов с литым фонарем серии Ш40-4.
Габаритные размеры и параметры агрегатов

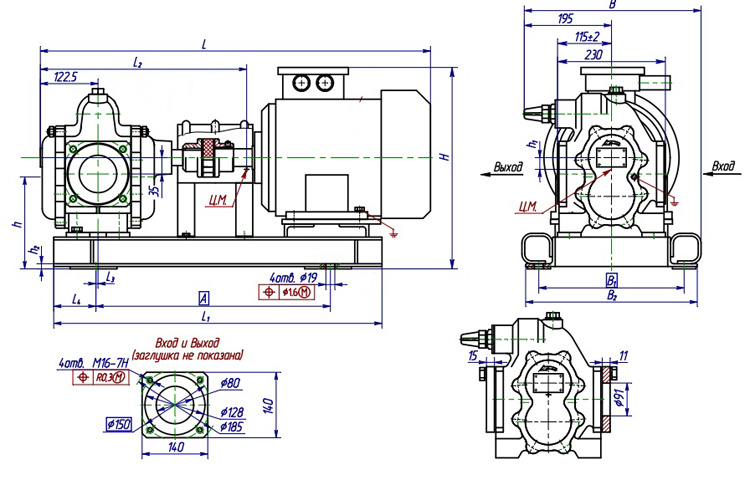

Габаритные размеры агрегатов серии Ш40-4-19,5/4.
| Типоразмер агрегата | Размеры, мм | Масса агрегата, кг | ||||||||||||
| L max | L1 | L2 | L3 | L4 | A | B | B1 | B2 | H max | h | h1 | h2 | ||
| Ш40-4-19,5/4-1 | 1000 | 700(740) | 460 | 5 | 85 | 500 | 505 | 310 | 350(368) | 650 | 203±3 | 10 | 25(11) | 216(196) |
| Ш40-4-19,5/4Б-1 | 1000 | 700(740) | 460 | 5 | 85 | 500 | 505 | 310 | 350(368) | 650 | 203±3 | 10 | 25(11) | 222(202) |
| Ш40-4-19,5/4-5 | 900 | 700(740) | 440 | 5 | 85 | 500 | 340 | 310 | 350(368) | 500 | 203±3 | 25 | 25(11) | 159(139) |
| Ш40-4-19,5/4Б-5 | 900 | 700(740) | 440 | 5 | 85 | 500 | 340 | 310 | 350(368) | 500 | 203±3 | 25 | 25(11) | 165(145) |
Размеры и масса в скобках для агрегатов на раме.
