Характеристики
Подача, м3/ч
—
550
Напор, м
—
82
Допускаемый кавитационный запас, м, не более
—
6.7
Максимальная мощность насоса, кВт
—
190
По запросу
Нашли дешевле?
Выберите нужный вариант товара

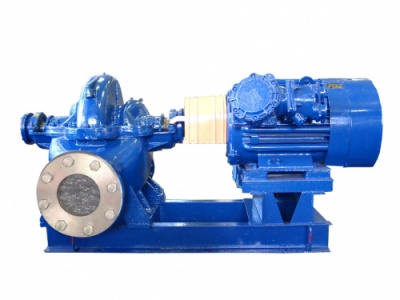

Насос 8НДв-Нм-...-а-Ех (1450 об/мин) агрегат на раме, с двигателем
Комплектация:
агрегат с двигателем
Описание
Технические характеристики
| Подача (номин.), м³/ч | 550 |
| Напор, м | 82 |
| Мощность потребляемая насосом (номин.), кВт | 160 |
| Мощность потребляемая насосом (макс.), кВт | 190 |
| Частота вращения, об/мин | 1450 |
| Частота вращения, c˜¹ | 24.2 |
| Диаметр рабочего колеса, мм | 500 |
| КПД, % | 75 |
| Допускаемый кавитационный запас, м, не более | 6.7 |
| Тип конструкции насоса | двухстороннего входа |
| Область применения | перекачка нефти, нефтепродуктов, нефтепереработка, нефтехимия, химическая промышленность |
| Перекачиваемая среда | нефть, бензин, керосин, дизтопливо, вода с нефтепродуктами, химически активные среды |

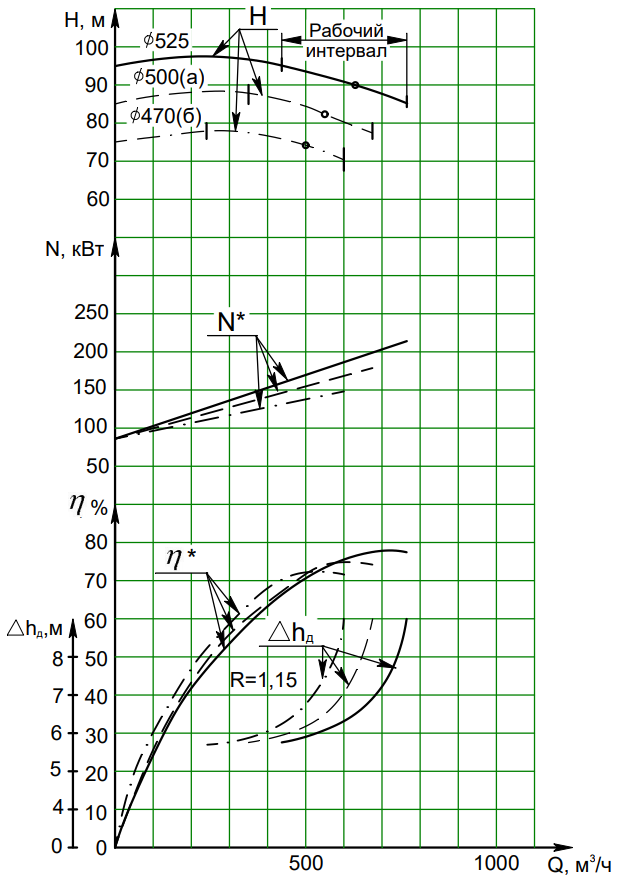

Характеристика насоса
Характеристика насоса (агрегата) типа 8НДв-Нмn=24.2с -1 (1450 об/мин), жидкость-вода р=1000 кг/м
Габаритный чертеж насоса
| Насос | L | L1 | B | B1 | H | H1 | H2 | H3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 |
| 8НДв-Нм | 1114 | 622 | 1258 | 648 | 890 | 500 | 335 | 243 | 250 | 335 | 370 | 312 | 200 | 295 | 335 | 268 |
| b | d | d1 | d2 | d3 | h | n | n1 | I | I1 | I2 | I3 | A1 | A2 |
Ру, МПа (кгс/см2 ) вх/вых |
Масса, кг |
|
18 | 22 | 32 | 55js6(±0,0095) | 59+0,2 | 12 | 12 | 850 | 450 | 500 | 230 | 650 | 380 |
0,6(6,0)/ 1,6(16) |
780 |
Габаритный чертеж агрегата
| типоразмер насоса | Размеры, мм | Масса агрегата, кг | Двигатель | |||||||||||||
| D2 | L | L1 | I | I1 | I2 | B | B1 | B2 | H | h | Мощность, кВт | Напряжение, В | Типоразмер | Масса, кг | ||
| 8НДв-Нм | 525 | 2525 | 1900 | 265 | 1460 | 700 | 1297 | 735 | 660 | 1170 | 770 | 2760 | 315 | 660 | ВАО2-315L4 | 1645 |
| 2675 | 1260 | 2875 | 380/660;380;660 | 1ВАО-315L-4 | 1760 | |||||||||||
| 2455 | 1795 | 1240 | 620 | 1297 | 740 | 680 | 1105 | 705 | 2415 | 250 | 660 | ВАО2-315М4 | 1475 | |||
| 2585 | 1215 | 2500 | 380/660;380;660 | ВАО2-315М4 | 1560 | |||||||||||
| 2320 | 1255 | 2040 | 110 | 380; 660 | 1ВАО-315SA-6e | 1100 | ||||||||||
| 2380 | 1775 | 1220 | 1275 | 735 | 660 | 1160 | 770 | 2105 | 380/660 | ВАО2-280М6 | 1070 | |||||
| 2285 | 1270 | 1980 | 90 | 380; 660 | ВА280М6е | 945 | ||||||||||
| 2340 | 1775 | 1245 | 2035 | 380; 660 | 1ВАО-280SB-6e | 1000 | ||||||||||
| 500/470 | 2460 | 2525 | 200 | 380/660;380;660 | 1ВАО-280L-4 | 1495 | ||||||||||
| 2455 | 1775 | 1220 | 1160 | 2160 | 380/660 | ВАО2-280L4 | 1130 | |||||||||
| 2320 | 1255 | 705 | 2245 | 380; 660 | 1BAO-315SB-4e | 1305 | ||||||||||
| 500 | 2290 | 1160 | 770 | 1909 | 75 | 380; 660 | 2B280S6 | 905 | ||||||||
| 2285 | 1775 | 1270 | 1890 | BA280S6e | 885 | |||||||||||
| 470 | 2190 | 1615 | 1110 | 735 | 1155 | 765 | 1778 | 55 | BA250M6 | 725 | ||||||
| 2150 | 1095 | 1418 | 380/660 | AB250M6 | 680 | |||||||||||
| 2115 | 1225 | 1330 | 380; 660 | BA250M6 | 590 | |||||||||||
