Характеристики
Подача, м3/ч
—
950
Напор, м
—
36
Допускаемый кавитационный запас, м, не более
—
4.6
Максимальная мощность насоса, кВт
—
136
По запросу
Нашли дешевле?
Выберите нужный вариант товара

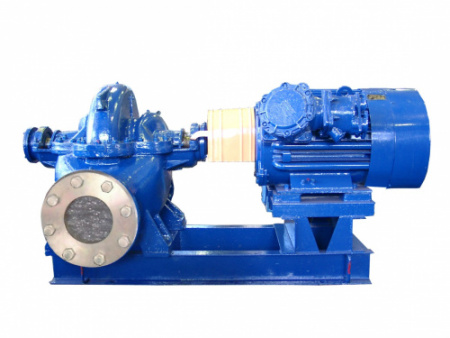

Насос 14НДс-Нм-...-а-Ех (960 об/мин) агрегат на раме, с двигателем
Комплектация:
агрегат с двигателем
Описание
Технические характеристики
| Подача (номин.), м³/ч | 950 |
| Напор, м | 36 |
| Мощность потребляемая насосом (номин.), кВт | 110 |
| Мощность потребляемая насосом (макс.), кВт | 136 |
| Частота вращения, об/мин | 960 |
| Частота вращения, c˜¹ | 16 |
| Диаметр рабочего колеса, мм | 510 |
| КПД, % | 82 |
| Допускаемый кавитационный запас, м, не более | 4.6 |
| Тип конструкции насоса | двухстороннего входа |
| Область применения | перекачка нефти, нефтепродуктов, нефтепереработка, нефтехимия, химическая промышленность |
| Перекачиваемая среда | нефть, бензин, керосин, дизтопливо, вода с нефтепродуктами, химически активные среды |

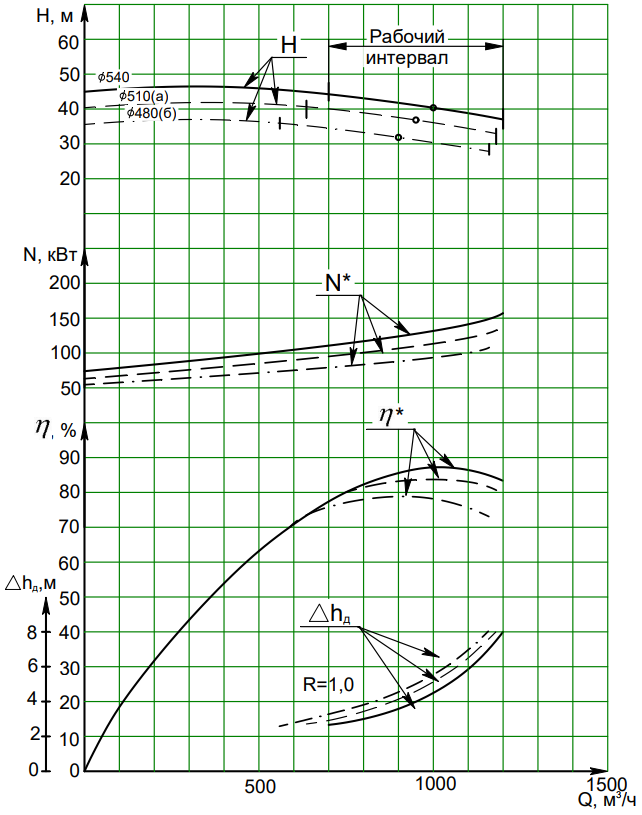

Характеристика насоса
Характеристика насоса (агрегата) типа 14НДс-Нмn=16с -1 (960 об/мин), жидкость-вода р=1000 кг/м

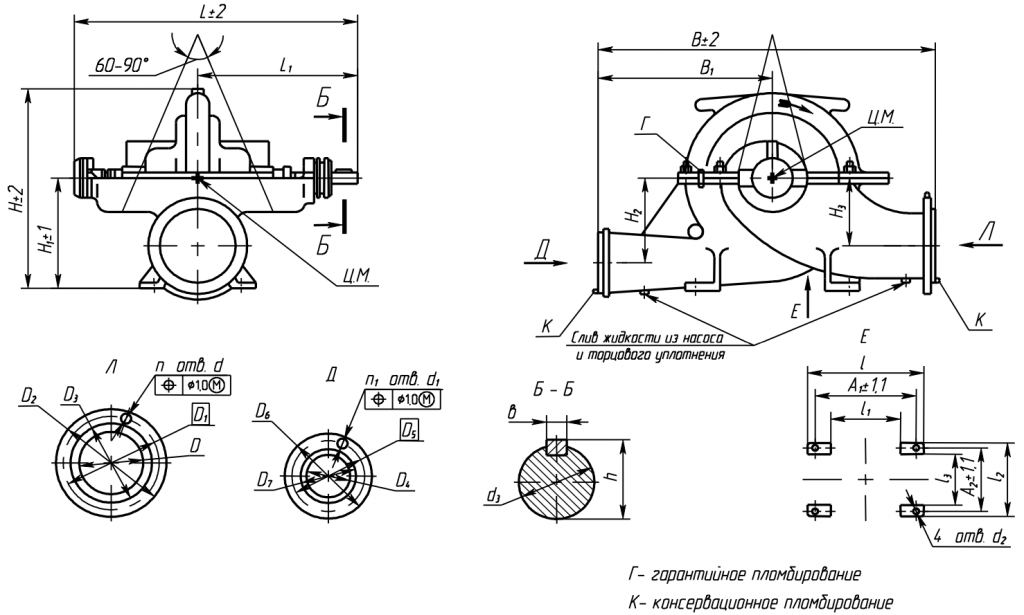

Габаритный чертеж насоса
| Насос | L | L1 | B | B1 | H | H1 | H2 | H3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 |
| 14НДс-Н | 1295 | 710 | 1645 | 900 | 1098 | 670 | 482 | 372 | 400 | 525 | 580 | 490 | 350 | 470 | 520 | 438 |
| b | d | d1 | d2 | d3 | h | n | n1 | I | I1 | I2 | I3 | A1 | A2 |
Ру, МПа (кгс/см2 ) вх/вых |
Масса, кг |
|
30 | 27 | 33 | 55js6(±0,0095) | 59+0,2 | 16 | 16 | 900 | 500 | 820 | 480 | 700 | 700 |
1,6(16)/ 1,6(16) |
1580 |

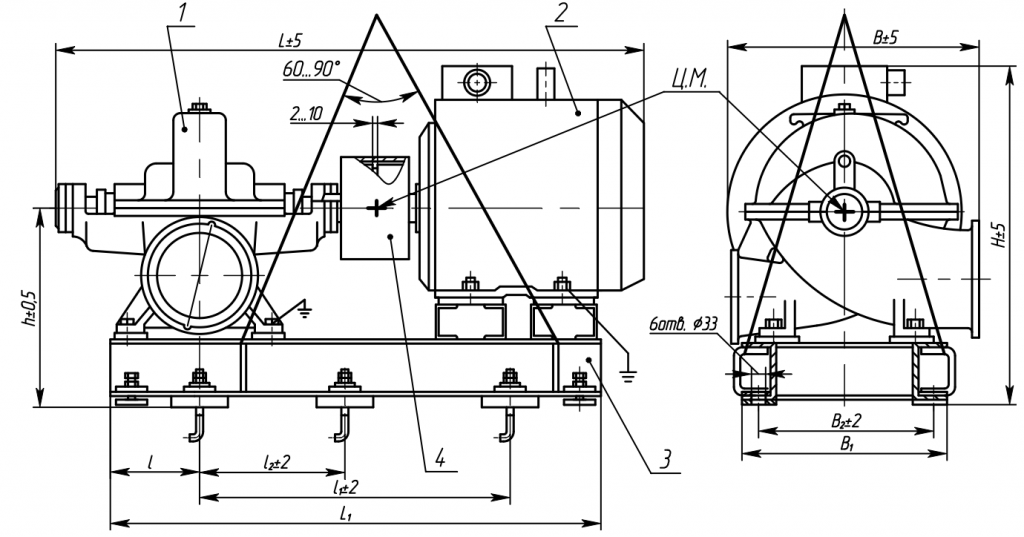

Габаритный чертеж агрегата
| Типоразмер насоса | Размеры, мм | Масса агрегата, кг | Двигатель | |||||||||||||
| D2 | L | L1 | I | I1 | I2 | B | B1 | B2 | H | h | Мощность, кВт | Напряжение, В | Типоразмер | Масса, кг | ||
| 14НДс-Н | 540 | 2625 | 2185 | 425 | 1425 | 810 | 1660 | 790 | 710 | 1345 | 935 | 3405 | 160 | 380/660 | ВАО2-315M6 | 1475 |
| 2565 | 1425 | 3210 | 380/660;380;660 | 1BAO-315M-6 | 1280 | |||||||||||
| 510 | 2500 | 1465 | 3125 | 132 | 380;660 | 1BAO-315SB-6e | 1195 | |||||||||
| 2625 | 2060 | 1280 | 1345 | 3000 | 380;660 | BAO2-280L6 | 1130 | |||||||||
| 480 | 2550 | 2920 | 110 | 380/660 | BAO2-280M6 | 1070 | ||||||||||
| 2185 | 1425 | 1465 | 3030 | 380;660 | 1BAO-315SA-6e | 1100 | ||||||||||
