Описание
Насос НМШГ 120-10 Объёмного типа насос масляный (М) шестерённый (Ш) для перекачивания жидкости, которая легко застывает (битум, дёготь, парафин), смазывающих, вязкостью 0,75*10-4 до 35,00*10-4 (10…470 °ВУ). Выпускаются для всех климатических условий.
Модель насоса НМШГ 120-10 исполнения 30/6-1(5) имеет характеристики подачи 37,5 м3/ч, давление на выходе 0,25 МПа, и перекачивает жидкость 10…300 °ВУ при КПД 49%. Подача в агрегате отличается в зависимости от вязкости вещества. Гидравлическая машина снабжена приводом мощностью 6,7 кВт, с частотой вращения ротора 980 об/мин.
Технические характеристики
Кинематическая вязкость перекачиваемой жидкости, м2/с (°ВУ): 0,00075...0,0022(10 – 300) Частота вращения с-1 (об/мин): 16,3(980) Подача, л/с (м3/ч), не менее : 37,5(10,4) Давление насоса на выходе, МПа (кгс/см2), не более: 0,25(2,5) Давление полного перепуска, МПа(кгс/см2), не более: 0,4(4) Мощность насоса в агрегате, кВт, не более: 6,7 КПД насоса в агрегате, % не менее: 49 Допускаемая вакуумметрическая высота всасывания , м: 5 Подача насоса в агрегате, м3/ч (л/с), не менее, вязкость жидкости 0,75*10-4 м2/с: 26,0(7,2) Подача насоса в агрегате, м3/ч (л/с), не менее, вязкость жидкости 1,5·10-4 м2/с : 30,0(8,33) Давление на выходе из насоса в агрегате, МПа (кгс/см2), не более : 0,6(6) Частота вращения, с-1 (об/мин): 6,92(415) Допускаемая вакуумметрическая высота всасывания, м: 5 КПД насоса в агрегате, %, не менее: 50 Мощность насоса в агрегате, кВт, не более: 10 Внешняя утечка, м3/ч (л/ч), не более: 0,0006(0,6) Давление теплоносителя, МПа (кгс/см2), не более: 0,125(1,25) Температура теплоносителя, °С, не более: 180 Напряжение, В: 220/380 Частота тока, Гц: 50 Род тока: ПеременныйХарактеристика насоса

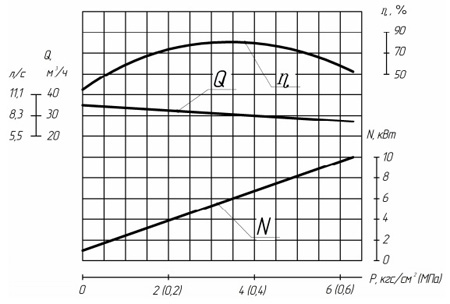

Характеристика насоса серии НМШГ120-10-30/6-1(5).
Жидкость - масло
Кинематическая вязкость -0,75*10-4 м2/с (10°ВУ)
Частота вращения - с-1(415 об/мин)
Вакуумметрическая высота всасывания - 5 м

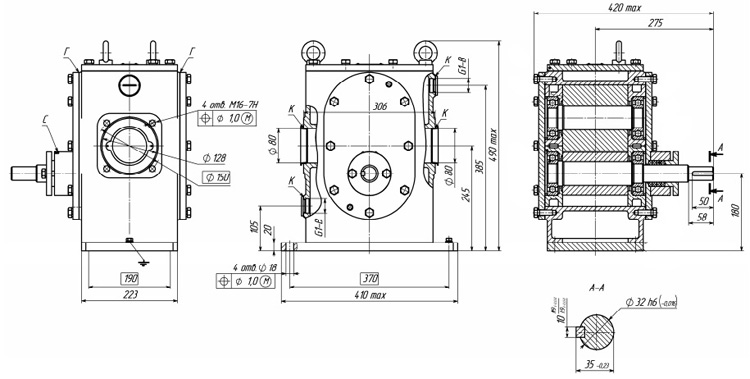

Габаритные размеры

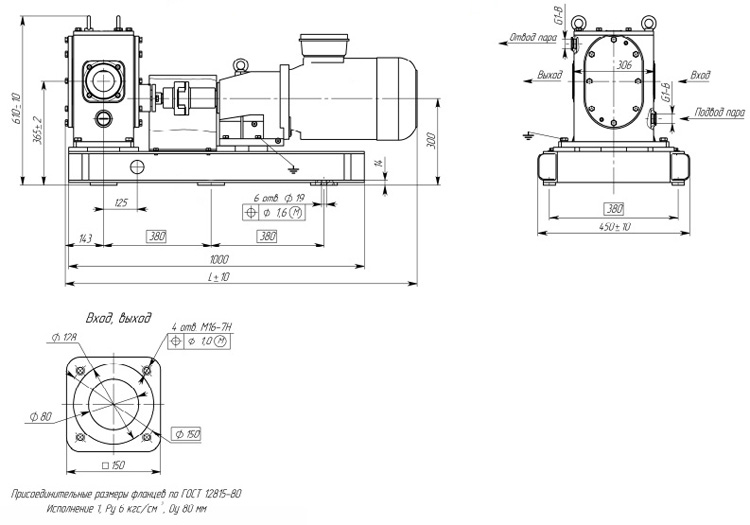

Габаритные размеры агрегатов с литым фонарем серии НМШГ120-10-30/6-1(5).
Габаритные размеры и параметры агрегатов
Габаритные размеры агрегатов серии НМШГ120-10-30/6-1(5).
| Типоразмер агрегата | Тип мотор-редуктор | Размеры, мм | Масса, кг | ||
| L max | L1 | Насоса | Агрегата | ||
|
НМШГ120-10-30/6-1 |
SK42-160M/4 | 1310 | 760 | 130 | 300 |
|
НМШГ120-10-30/6-5 |
SK42160M/4/2G Exell T3 TF | 1470 | 920 | 130 | 312 |
|
Подача, м3/ч
|
37.5 |
|
Количество проголосовавших
|
1 |
|
Сумма оценок
|
5 |
|
Рейтинг
|
3.3 |
|
Максимальная мощность насоса, кВт
|
6.7 |
|
Давление насоса на выходе, МПа, не более, при перекачивании масла, мазута, нефти
|
0.25 |
|
Производитель
|
АО "ГМС Ливгидромаш" |
|
Гарантия
|
12 месяцев |
