Описание
1 КсВ 315-80-1 - вертикально расположенный насос, способный перекачивать до 312 м3/ч жидкости с содержанием твердых частик не более 5 г/л. Обладает высокой прочностью и надежностью. Прошел обязательную проверку на соответствие действующим требованиям, способен длительное время работать при предельно допустимых нагрузках.
Отличается низким кавитационным запасом благодаря изготовлению по современной технологии и продуманной конструкции. Имеет исключительную герметичность и поворачиваемый всасывающий патрубок. Не вызывает никаких сложностей во время монтажа.
Технические характеристики
Подача, м3/ч: 315 Напор, м: 80 КПД насоса, %: 70 Давление на входе в насос, МПа (кгс/см2), не более: 0,69(7) Мощность электродвигателя, кВт: 110 Частота вращения, с-1 (об/мин): 50(3000) Род тока: переменный Напряжение, В: 380 Частота тока, Гц: 50 Масса агрегата, кг: 2000Характеристика насоса

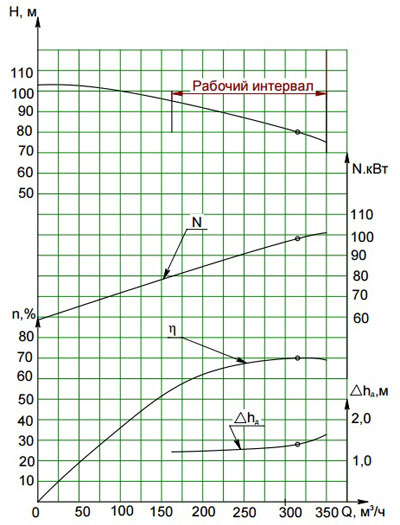

Характеристика агрегата 1КсВ 315-80-1.
Частота вращения 49 с-1 (n=2950об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов 1КсВ 315-80-1.
| Типоразмер насоса | Типоразмер двигателя | Мощность, кВт | Размеры, мм | |||||||||||||||||||||||||||
| H | H1 | H2 | H3 | H4 | B1 | B2 | B3 | B4 | L1 | L2 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | b1 | b2 | d | d1 | d2 | n1 | n2 | |||
| 1КсВ 315-80-1 | 5АМ280S2 | 110 | 2730 | 1731 | 1024 |
775±1 |
250±0,5 | 450 | 900 | 750 | 650 | 1000 | 1100 | 630 | 440 | 400 | 300 | 370 | 310 | 278 | 200 | 360 | 750 | 25 | 37 | 35 | 22 | 26 | 12 | 12 |
