Описание

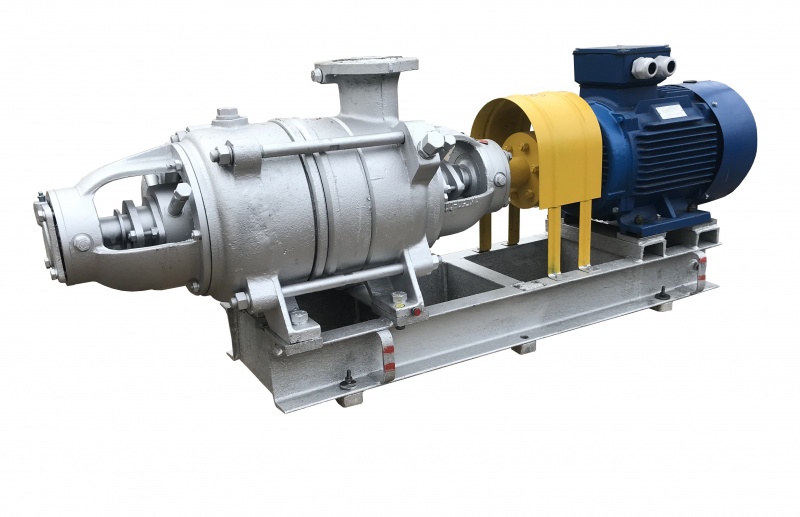

Насос 1Кс50 используется для перекачивания конденсата и жидкости, при содержании твердых частиц до 5 мг/л в помещениях с высокой степенью пожаро- и взрывоопасности. Выполнен из качественных материалов и на 100% соответствует действующему ГОСТу. Имеет левое направление вращение с частотой 2960 оборотов в минуту.
Патрубок нагнетания расположен сверху конструкции, а всасывающий направлен вправо. Отличается сравнительно низким значением допустимого кавитационного запаса. Используется набивка на основе терморасширенного графита из современных материалов. Все соединения абсолютно герметичны.
Технические характеристики
Подача, м3/ч: 50 Напор, м: 55 КПД насоса, %: 65 Допускаемый кавитационный запас, м, не более: 1,6 Давление на входе в насос, МПа (кгс/см2), не более: 0,98(10) Максимальная мощность насоса, кВт: 14 Частота вращения, с-1 (об/мин): 49(2950) Температура перекачиваемой жидкости, К (°С), не более: 433(160) Род тока: переменный Напряжение, В: 380 Частота тока, Гц: 50 Утечка через уплотнение, м3/ч (л/с): 0,05...0,01 (5...10)Характеристика насоса

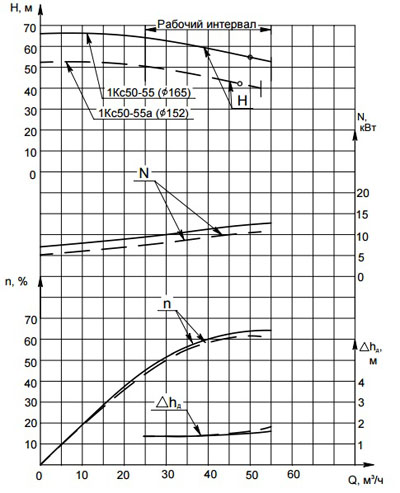

Характеристика насоса 1Кс50-55.
Частота вращения 49 с-1 (n=2950об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры

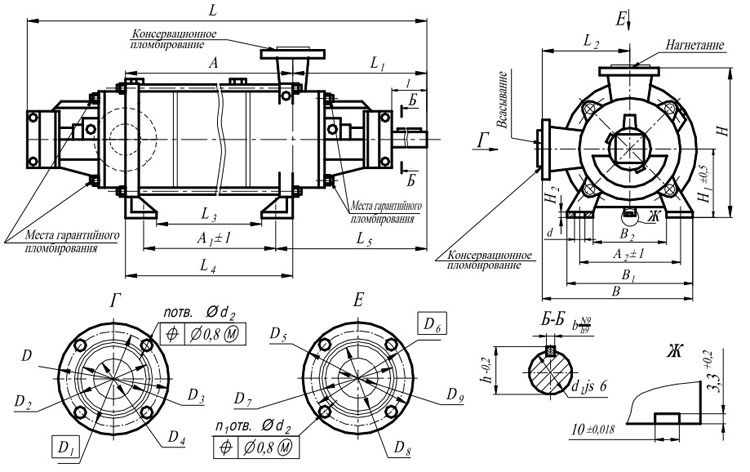

Габаритные размеры электронасосов 1Кс50-55.
| Типоразмер насоса | Размеры, мм | Масса, кг | ||||||||||||||||||||||||||||||||
| L | L1 | L2 | L3 | L4 | L5 | A | A1 | A2 | B | B1 | B2 | H | H1 | H2 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | d | d1 | d2 | b | h | n | n1 | l | ||
|
1Кс50-55 |
1020 | 395 | 255 | 160 | 280 | 435 | 280 | 200 | 300 | 440 | 370 | 180 | 455 | 200 | 20 | 245 | 210 | 184 | 176 | 125 | 195 | 160 | 133 | 121 | 80 | 24 | 30 | 18 | 10 | 33 | 8 | 8 | 80 | 225 |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов 1Кс50-55.
| Типоразмер насоса | Типоразмер двигателя | Мощность, кВт | Размеры, мм | Масса, кг | |||||||||||||||||||||||||||||
| L | L1 | L2 | L3 | L4 | L5 | l | l1 | l2 | l3 | l4 | B | B1 | B2 | B3 | H | H1 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | n | n1 | d | ||||
|
1Кс50-55 |
АИР160S2 | 15 | 1700 | 840 | 1165 | 140 | 385 | 280 | 25 | 120 | 23 | 95 | 118,5 | 440 | 300 | 255 | 344 | 615 | 360 | 245 | 210 | 184 | 176 | 125 | 195 | 160 | 133 | 121 | 80 | 8 | 8 | 18 | 420 |
