снят с производства, см. замену
1Кс20 - центробежный насос с односторонним расположением колес. Используется для удаления конденсата или перекачивания воды из общих систем тепловых станций. Представляет собой приводной двигатель и насос, размещенные на раме и соединенные упругой муфтой.
Благодаря использованию качественных материалов и герметичности всех стыков корпуса, насос может быть использован в пожароопасных и взрывоопасных помещениях. Работает от сети с напряжением 380 В и имеет частоту вращения 2950 оборотов. Благодаря использованию сальниковой набивки существенно проще выполнять обслуживание.
Технические характеристики
Подача, м3/ч: 20 Напор, м: 50 КПД насоса, %: 58 Допускаемый кавитационный запас, м, не более: 1,5 Давление на входе в насос, МПа (кгс/см2), не более: 0,98(10) Максимальная мощность насоса, кВт: 5,7 Частота вращения, с-1 (об/мин): 49(2950) Температура перекачиваемой жидкости, К (°С), не более: 433(160) Род тока: переменный Напряжение, В: 380 Частота тока, Гц: 50 Утечка через уплотнение, м3/ч (л/с): 0,05...0,01 (5...10)Характеристика насоса

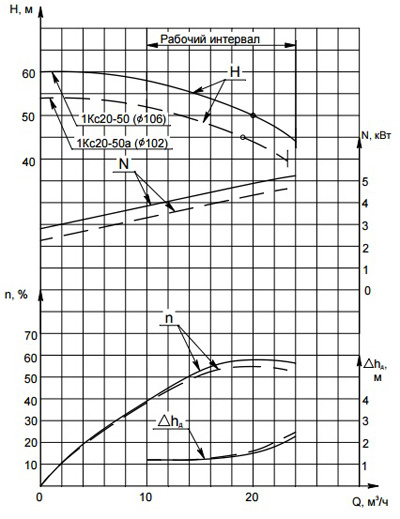

Характеристика насоса 1Кс20-50.
Частота вращения 49 с-1 (n=2950об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры
Габаритные размеры электронасосов 1Кс20-50.
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов 1Кс20-50.
|
Типоразмер насоса |
Типоразмер двигателя |
Мощность, кВт | Размеры, мм | Масса, кг | |||||||||||||||||||||||||||||
| L | L1 | L2 | L3 | L4 | L5 | l | l1 | l2 | l3 | l4 | B | B1 | B2 | B3 | H | H1 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | n | n1 | d | ||||
| 1Кс20-50 | 5Ф112М2 | 7,5 | 1465 | 650 | 1040 | 170 | 300 | 320 | 30 | 88 | 25 | 80 | 152,5 | 305 | 190 | 170 | 225 | 400 | 232 | 195 | 160 | 133 | 121 | 80 | 160 | 125 | 102 | 88 | 50 | 4 | 4 | 18 | 185 |
