Описание

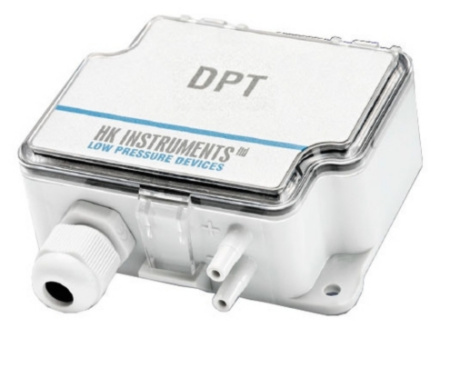

Трансмиттеры дифференциального давления серии DPT2500-R8 разработаны для систем автоматизации здания в области отопления, вентиляции и кондиционирования воздуха (ОВКВ). В своем сегменте это наиболее технически совершенные датчики, способные измерять перепад давления и статическое давление. Устройство имеет выбор единиц измерения, диапазона и аналоговые выходные.
- Различные варианты единиц измерения с возможностью настройки в эксплуатационных условиях с помощью переключателя, в частности: Pa, kPa, mbar, inchWC, mmWC, psi;
- 8 диапазонов измерения -100...+100 / 0...100 / 0...250 / 0...500/ 0...1000 / 0...1500 / 0...2000 / 0...2500, выбираемых с помощью переключателя в эксплуатационных условиях;
- Опции пропорционального выхода: напряжение (0–10 V) и ток (4–20 mA);

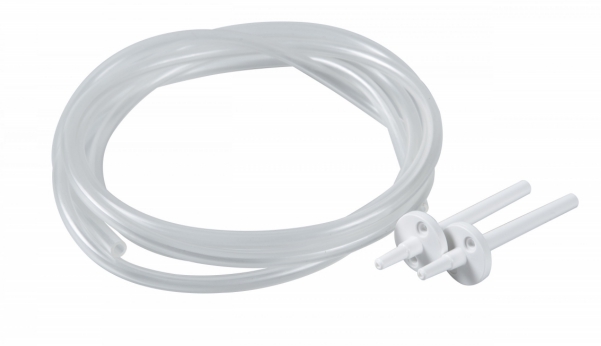

- Комплект для монтажа входит в состав изделия (трубка прозрачная 2м и 2 ниппеля).
В вентиляции широко применяется для:
- компенсации загрязнения фильтра.
- поддержания давления воздуха в канале.
Преобразователи просты в монтаже и настройке.
Технические характеристики трансмиттеров DPT2500-R8
- Погрешность (относительного подаваемого давления): Давление < 125 Pa = 1 % + ±2 Pa, Давление > 125 Pa = 1 % + ±1 Pa
- Калибровка нулевой точки: по нажатию кнопки
- Величина измерения: Pa, kPa, mbar, inchWC, mmWC, psi
- Напряжение питания: 24 VDC ±10 % / 24 VAC ±10 %
- Потребляемая мощность: < 1.0 W (< 1.2 W с током на выходе 20 mA)
- Выходные сигналы (3-проводная конфигурация): 0…10 VDC, мин. R нагрузки 1 kΩ
- 4…20 mA, макс. нагрузка 500 Ω
- Рабочая температура: -10…+50 °C
- Время реагирования: 0.8 / 8 s
- Степень защиты: IP54
Схема подключения
Монтаж
