Применение
Простой и исключительно надежный электроконтактный датчик дифференциального давления для воздуха и неагрессивных газов. Служит для индикации загрязнения воздушного фильтра, подтверждения работы вентилятора и индикации заморозки рекуператора.
Принцип работы датчика давления основан на измерении давления «до» и «после» элементов вентиляционной системы: вентилятора, фильтра или рекуператора.
Если перепад давления превысил установленное значение, то контакт датчика переключается и может быть выдан сигнал на управляющий модуль системы вентиляции.

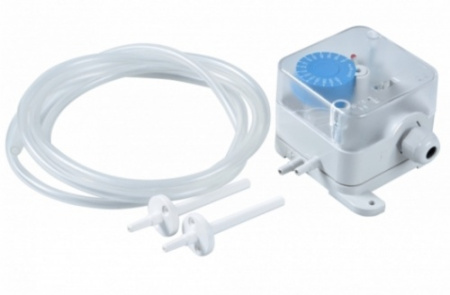

Комплект для монтажа входит в состав изделия(трубка прозрачная 2м и 2 ниппеля).
Технические характеристики
Рабочая температура: минус 20...60 °С
Температура хранения: минус 40...85 °С
Вес: 0,15 кг
Максимальное давление в системе: 50 кПа
Механическая износостойкость: не менее 10 000 циклов
Степень защиты: IP54
Габаритные размеры: 73х105х63 мм
Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²
Усилие затяжки: 0,3 Н*м
| Наименование датчика | Диапазон измерений, Па | Максимальный ток резистивной нагрузки 220В, А | Максимальный ток индуктивной нагрузки 220 В, А | Точность датчика в нижнем диапазоне, Па | Диапазон измеряемого давления, Па |
| PS1500 | 1500 ± 50 | 3 | 2 | 100 ± 10 | 100 ... 1500 |
Описание работы
Индикация загрязнения фильтра: трубка “+” устанавливается до фильтра (по ходу воздушного потока), трубка устанавливается после фильтра.
Подтверждения работы вентилятора: трубка устанавливается до вентилятора (по ходу воздушного потока), трубка “+” устанавливается после вентилятора.
Контроль обмерзания рекуператора: трубка “+” устанавливается до рекуператора (по ходу воздушного потока), трубка устанавливается после рекуператора.
Схема подключения
А1 - реле давления Р - давление
Если давление меньше выставленного, то 1-2 разомкнут, а 1-3 замкнут.
Если давление больше выставленного, то 1-2 замкнут, а 1-3 разомкнут.
Монтаж
Устанавливать вертикально. Измерительными трубками или электрическим кабелем вниз.
