Технические характеристики
- Напряжение питания: ~ 380 В ± 15%, 50 Гц
- Диапазон рабочих температур: 0 ... 40 °С
| Блок силовой | Макс. Мощность двигателя, кВт | Макс. Мощность нагревателя, кВт | Макс. Линейный ток, А | Габаритные размеры, мм | Степень защиты | Вес, кг | Материал корпуса |

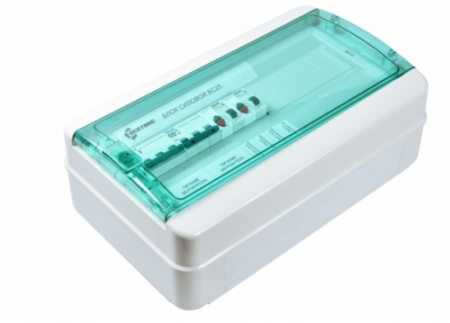

| БС25 | 5,5 | 16 | 38 | 408х245х153 | IP65 | 4 | пластик |
Стандартные функции
- ручной пуск и останов вентилятора на 380 В
- ручной пуск и останов электрического нагревателя на 380 В
- защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе
- блокировка включения нагревателя без включения вентилятора
- индикация состояния системы
- для удаленного управления возможно подключить пульт управления ПУ3
Функциональная схема
M1 — приточный вентилятор мощностью до 7,5 кВт , питание 380 В;
М2 — электропривод воздушной заслонки с пружинным возвратом, питание 220 В (например LF230 производство Belimo);
E1 — электрический канальный нагреватель мощностью до 26 кВт;
Q — термостат защиты от перегрева, температура срабатывания 70-80;
Y — термостат защиты от воспламенения, температура срабатывания 120-130;
А В С — сеть, N— рабочая нейтраль, PE — защитная земля.
Схема подключения блока силового
Между контактами 14-15 и 17-18 блока силового установить перемычки.
Между контактами 2-3 электрического калорифера установить перемычку.
Схема подключения с пультом управления ПУ3
Описание работы
При нажатии кнопки ПУСК ВЕНТИЛЯТОРА подается питание на вентилятор и электропривод воздушной заслонки.
После включения вентилятора возможно нажатие на кнопку ПУСК НАГРЕВАТЕЛЯ. Включить нагреватель без включения
вентилятора невозможно.
При выключении вентилятора нагреватель автоматически выключается.
Для правильной работы воздушной заслонки необходимо использовать электропривод с возвратной пружиной и питанием 220 В,
например LF230 Belimo.
Пульт управления ПУ3 позволяет включать/выключать нагреватель и вентилятор дистанционно. Перед подключением пульта
управления необходимо удалить перемычки между контактами 14-15 и 17-18. При размыкании биметаллических термоконтактов
канального нагревателя магнитный пускатель, подающий питание на нагреватель, отключается.
Для правильной работы блока силового необходимо установить перемычку между контактами 2-3 электрического калорифера.
Автоматические выключатели защищают вентилятор и калорифер от перегрузки по току и короткому замыканию.
БС25 и БС40 применяются совместно с терморегуляторами МРТ380 для поддержания температуры воздуха в приточных вентиляционных
установках с электрическим калорифером мощностью до 26 кВт.
Подводимые провода
| Блок силовой | Обозначение кабеля | Тип кабеля |
|
БС25 БС40 |
S1 S1 |
ВВГ5х10 ВВГ5х16 |
|
БС25 БС40 |
S3 S3 |
ВВГ4х6 ВВГ4х10 |
| для всех БС |
S4 S6 |
ВВГ 4х1,5 МКЭШ 2х0,75 |
